Mempertahankan Grid Split-Phase: Mengapa Elektronik Moden Meminta Pelindung Voltan Standard AS yang Berdedikasi

Keputusan Langsung mengenai Ketidakstabilan Grid dan Perlindungan Kuasa Automatik

Peralatan elektrik moden yang beroperasi pada grid Amerika Syarikat memerlukan perlindungan aktif kerana talian bekalan utiliti stdanard sememangnya terdedah kepada turun naik dinamik yang melampaui sambaran kilat mudah. A Pelindung voltan standard AS adalah mekanisme pertahanan yang sangat diperlukan yang memantau standard secara aktif 120V AC fasa tunggal talian (atau 240V split-phase), dengan serta-merta memutuskan sambungan beban sensitif apabila voltan turun di bawah 104V AC (voltan bawah) atau naik ke atas 132V AC (lebihan voltan). Walaupun jalur lonjakan standard mengendalikan pancang sementara tenaga tinggi sepanjang selang mikrosaat, ia benar-benar buta terhadap keadaan lebihan voltan dan bawah voltan yang berterusan—secara sehari-hari dikenali sebagai bengkak dan brownout—yang memusnahkan pemampat perkakas, papan kawalan digital dan bekalan kuasa mod suis.

Untuk mendapatkan aset kediaman dan komersial ringan yang berharga, menggunakan pelindung voltan pengesan automatik yang berdedikasi dengan pemasa tunda bersepadu adalah satu-satunya kaedah yang boleh dipercayai untuk mencegah kegagalan perkakasan sistemik. Grid utiliti kerap mengalami anomali penukaran beban, kemerosotan fizikal grid dan keadaan "neutral terapung". Peristiwa ini menyebabkan peralatan yang disambungkan kepada perubahan voltan bencana. Dengan menguatkuasakan pemotongan fizikal yang keras dan memperkenalkan tempoh kelewatan untuk membolehkan penstabilan grid, pelindung voltan menghalang kitaran kuasa pantas yang merosakkan yang menuntut beribu-ribu pemampat dan unit kawalan elektronik setiap tahun.

Tanpa pemantauan voltan berasaskan geganti yang aktif, perkakas menghadapi risiko degradasi senyap yang berterusan. Pemilik rumah atau pengendali komersial biasa AS tersilap percaya bahawa jalur pelindung lonjakan standard menawarkan liputan lengkap. Pada hakikatnya, peristiwa lebihan voltan yang berlangsung beberapa minit akan dengan mudah memintas komponen penindasan pasif ini, yang membawa kepada pelarian terma setempat dan kegagalan pengawal serta-merta. Melabur dalam pelindung voltan automatik berkualiti tinggi mewakili langkah kejuruteraan pencegahan yang kritikal untuk menstabilkan penghantaran kuasa pada titik penggunaan.

Mentafsir Seni Bina Grid Elektrik Fasa Selisih AS

Untuk memahami mengapa perlindungan voltan sangat kritikal di Amerika Utara, seseorang mesti mengkaji seni bina khusus sistem pengedaran elektrik AS. Kebanyakan struktur kediaman dan komersial ringan di Amerika Syarikat dibekalkan oleh satu fasa Sistem fasa selisih 120V/240V , diperoleh daripada belitan sekunder pengubah utiliti dengan neutral yang diketuk tengah dibumikan di pintu masuk perkhidmatan. Persediaan ini menyediakan dua kaki panas 120V yang berbeza (Baris 1 dan Baris 2) yang 180 darjah keluar fasa antara satu sama lain, bersama konduktor neutral yang dikongsi.

Bahaya Neutral Terapung

Keadaan lebihan voltan kronik yang paling teruk dalam sistem fasa selisih AS berlaku apabila konduktor neutral yang dikongsi menjadi terdegradasi, longgar atau terputus sepenuhnya—suatu fenomena yang dikenali dalam kejuruteraan elektrik sebagai terapung neutral . Apabila sambungan neutral gagal, titik rujukan untuk dua kaki 120V hilang. Voltan pada setiap kaki tidak lagi diapit kepada 120V berbanding tanah; sebaliknya, voltan membahagi merentasi dua garisan berdasarkan nisbah beban yang disambungkan.

Sebagai contoh, jika Talian 1 mempunyai perkakas impedans rendah yang berjalan (seperti ketuhar gelombang mikro atau pemanas ruang) dan Talian 2 mempunyai beban berimpedans tinggi yang disambungkan (seperti televisyen atau pengawal lampu LED), voltan pada Talian 2 boleh meningkat serta-merta kepada 180V AC atau lebih tinggi , manakala Baris 1 runtuh ke 60V AC . Keadaan tidak seimbang ini akan segera menggoreng papan kawalan pada Talian 2 dan menyebabkan motor terhenti pada Talian 1. Pelindung lonjakan standard kekal pasif sepenuhnya semasa peristiwa ini kerana voltan tidak melebihi ambang pengapitnya (yang biasanya 330V atau lebih tinggi berbanding dengan tanah). Hanya pelindung voltan khusus, yang menilai voltan RMS (Root Mean Square) secara berterusan, boleh mengesan anjakan ini dan mengasingkan beban sebelum kerosakan berlaku.

Tambahan pula, operasi utiliti setempat sering memperkenalkan anjakan sementara dalam keseimbangan grid. Kawasan perindustrian yang berkongsi talian pengedaran dengan zon kediaman mendedahkan litar isi rumah kepada sogokan induktif apabila jentera berat dihidupkan atau dimatikan. Turun naik ini boleh mencetuskan bengkak setempat yang berlegar sekitar 140V AC selama beberapa saat—cukup lama untuk memecahkan halangan penebat utama dalam peralatan domestik tetapi cukup singkat untuk melepaskan diri daripada pemutus keselamatan standard.

Mekanisme Kerosakan Voltan Terlebih lwn

Anomali voltan berterusan menyerang perkakas moden dalam dua cara yang berbeza bergantung pada sama ada talian berjalan terlalu tinggi atau terlalu rendah. Memahami mekanisme kerosakan fizikal ini menunjukkan mengapa perlindungan lonjakan asas tidak mencukupi untuk keselamatan sistem yang lengkap.

Degradasi Voltan Lebih

Lebihan voltan berterusan (voltan melebihi 132V AC pada talian 120V nominal) memaksa arus berlebihan melalui litar kapasitif dan rintangan, mempercepatkan penjanaan haba mengikut undang-undang pertama Joule. Beban terma ini memecahkan lapisan penebat dielektrik mikroskopik dalam semikonduktor, membawa kepada litar pintas setempat dalam unit kawalan mikropemproses. Selain itu, varistor bersepadu (MOV) dalam pelindung lonjakan asas boleh menjadi terlalu panas dan gagal secara besar-besaran jika terdedah kepada lebihan voltan yang berpanjangan, kadangkala menimbulkan bahaya kebakaran setempat.

Kurang Voltan dan Kerosakan Motor

Voltan bawah, atau "brownout" (di mana voltan turun di bawah 104V AC), amat merosakkan beban induktif, termasuk pemampat hermetik yang terdapat dalam penghawa dingin, peti sejuk dan pam haba. Motor aruhan bergantung pada voltan yang stabil untuk menjana tork magnet yang diperlukan untuk berputar. Apabila voltan operasi menurun, gelinciran motor meningkat, dan ia mesti menarik jauh lebih semasa untuk memenuhi permintaan beban mekanikal. Kenaikan arus ini mewujudkan tekanan haba yang teruk dalam belitan motor, mencairkan penebat enamel pelindung yang nipis.

Jika voltan jatuh terlalu rendah, motor tidak dapat mengatasi keperluan tork permulaannya dan memasuki a keadaan rotor berkunci . Semasa acara pemutar terkunci, tarikan semasa melonjak ke nilai maksimumnya, dengan cepat tersandung beban lampau terma atau membakar motor pemampat secara kekal jika suis terma tersebut gagal digerakkan.

Dalam elektronik digital, voltan rendah boleh menyebabkan litar logik memasuki keadaan tidak ditentukan, mengakibatkan kerosakan data, ralat tulis memori dan ranap sistem rawak. Bekalan kuasa mod suis (SMPS) akan cuba mengimbangi voltan input rendah dengan menarik lebih arus untuk mengekalkan watt keluaran yang diperlukan, meletakkan tekanan besar pada transistor pensuisan utama dan menyebabkan ia berjalan pada suhu tinggi yang berbahaya.

Parameter Teknikal Utama Pelindung Voltan Standard AS

Apabila menilai pelindung voltan standard AS untuk integrasi kediaman atau komersial, beberapa spesifikasi kejuruteraan yang berbeza menentukan prestasi dan kebolehpercayaan medannya. Nilai standard disesuaikan untuk diselaraskan dengan ANSI C84.1, yang menetapkan penarafan voltan pilihan untuk sistem kuasa arus ulang-alik di Amerika Syarikat.

Penyepaduan an pemasa tunda pintar boleh laras boleh dikatakan ciri perlindungan yang paling penting bagi sistem ini. Apabila anomali grid berlaku, talian utiliti selalunya mengalami keciciran singkat yang pantas dan berturut-turut apabila penutup semula automatik pada talian pengedaran utiliti cuba untuk membersihkan kerosakan sementara. Tanpa pemasa lengah, perkakas standard akan tertakluk kepada kitaran kuasa api pantas.

Untuk peralatan berasaskan pemampat, ini sangat berbahaya. Jika pemampat peti sejuk dimatikan, gas penyejuk kekal pada tekanan tinggi pada bahagian pelepasan pam. Jika kuasa dihidupkan semula dengan serta-merta dalam beberapa saat, motor tidak mempunyai tork permulaan untuk berputar melawan tekanan kepala tinggi ini, menyebabkan ia menarik arus rotor terkunci sehingga suis beban lampau terma dalamannya tersandung. A kitaran kelewatan minimum 3 minit memastikan tekanan bahan pendingin telah disamakan sepenuhnya sebelum pemampat dibenarkan untuk dimulakan semula, dengan ketara memanjangkan jangka hayat operasi keseluruhannya.

Pelindung voltan lanjutan menggunakan mikropengawal digital yang menyampel bentuk gelombang AC masuk ratusan kali sesaat untuk mengira voltan True RMS. Ini mengelakkan tersandung palsu yang disebabkan oleh herotan harmonik jangka pendek atau arus masuk motor permulaan. Pengawal mikro boleh membezakan antara penurunan kitaran sub-kitaran yang tidak berbahaya dan pemecat voltan bawah yang tulen dan berterusan, memastikan masa operasi sistem yang tinggi sambil memberikan perlindungan tanpa kompromi.

Analisis Kejuruteraan Perbandingan Tipologi Perlindungan Kuasa

Selalunya terdapat kekeliruan dalam pasaran mengenai perbezaan antara peranti pelindung lonjakan standard (SPD), pelindung voltan automatik (AVP) dan bekalan kuasa tidak terganggu (UPS). Setiap teknologi menyasarkan anomali grid yang berbeza secara asasnya.

Peranti Pelindung Lonjakan (SPD)

SPD direka bentuk untuk mengendalikan pancang voltan nanosaat ke mikrosaat yang disebabkan oleh kilat atau peristiwa penukaran induktif. Mereka menggunakan Metal Oxide Varistors (MOV) untuk mengalihkan lebihan tenaga voltan tinggi terus ke laluan tanah. Walau bagaimanapun, SPD tidak boleh mengawal voltan. Jika voltan talian grid meningkat kepada 145V AC dan kekal di sana selama beberapa minit atau jam, SPD akan sama ada membenarkan voltan pemusnah itu mengalir terus ke beban atau terlalu panas dan terbakar semasa cuba mengapit pembengkakan kuasa yang berterusan.

Pelindung Voltan Automatik (AVP)

AVP ialah geganti pemantauan aktif. Mereka tidak cuba untuk menekan atau menyerap lebihan voltan yang berterusan. Sebaliknya, mereka bertindak sebagai suis elektronik berkelajuan tinggi. Apabila voltan tersasar di luar had operasi selamat, keadaan pepejal dalaman atau geganti magnet secara fizikal membuka litar, mengasingkan beban. Mereka tidak memerlukan bahan habis pakai dan tidak merosot dari semasa ke semasa apabila memutuskan sambungan acara voltan tinggi.

Bekalan Kuasa Tidak Terputus (UPS)

UPS menyediakan sandaran kuasa aktif menggunakan asid plumbum atau bateri litium dalaman. Sistem UPS dalam talian penukaran dua kali menawarkan tahap perlindungan tertinggi dengan terus membetulkan AC masuk ke DC dan kemudian membalikkannya kembali kepada gelombang sinus AC yang bersih dan terpencil. Walaupun sangat berkesan, ia mahal, besar, memerlukan penggantian bateri biasa, dan mahal kos untuk aplikasi perkakas besar seperti sistem HVAC, penyejukan komersial dan jentera bermotor berat.

Menilai Tipologi Sistem: Perbandingan Peranti

Untuk membantu jurutera dan pengurus kemudahan dalam memilih strategi perlindungan yang sesuai, jadual berikut membandingkan cara setiap teknologi mengendalikan peristiwa grid biasa.

Seperti yang diperincikan oleh Jadual 2, skim perlindungan seimbang selalunya menggabungkan kedua-dua SPD dan AVP. Dalam reka bentuk elektrik moden, SPD dipasang pada panel utama untuk menyerap lonjakan tenaga tinggi yang melampau daripada kilat, manakala AVP hiliran digunakan pada peralatan individu untuk melindunginya daripada brownout, neutral terapung dan lonjakan pemulihan utiliti. Konfigurasi berlapis ini dirujuk sebagai "strategi perlindungan lonjakan dan voltan yang diselaraskan," yang mengoptimumkan kedua-dua jangka hayat peralatan dan keselamatan operasi.

Strategi Pemasangan Optimum: Tempat Penggunaan lwn. Seluruh Rumah

Melaksanakan perlindungan voltan yang berkesan melibatkan pendekatan strategik berbilang peringkat. Bergantung pada belanjawan, penghunian bangunan dan kepadatan peralatan kritikal, sistem dipasang sama ada di pintu masuk perkhidmatan elektrik utama atau terus pada peralatan bernilai tinggi individu.

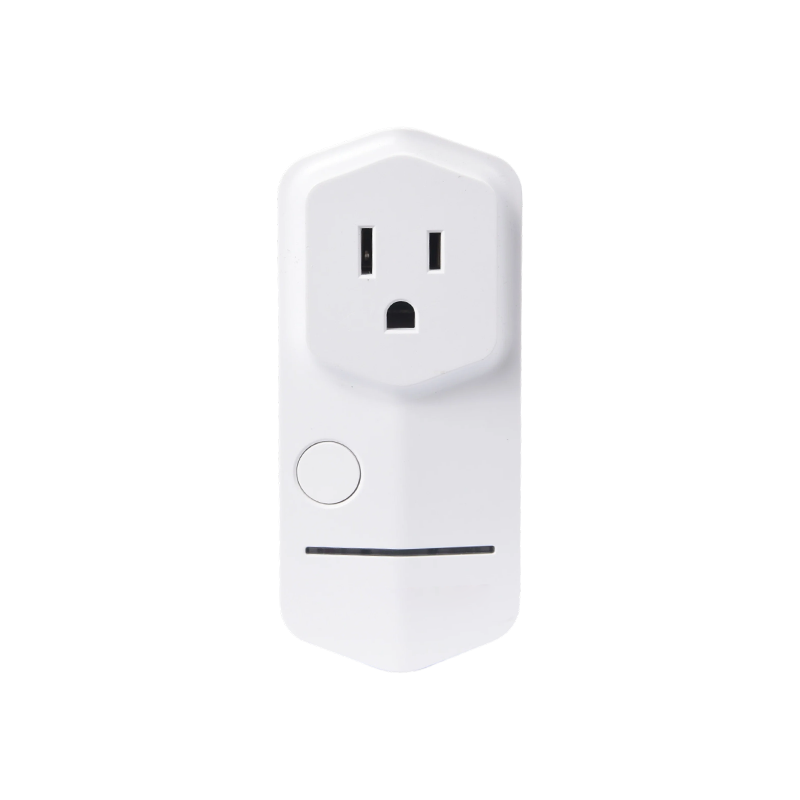

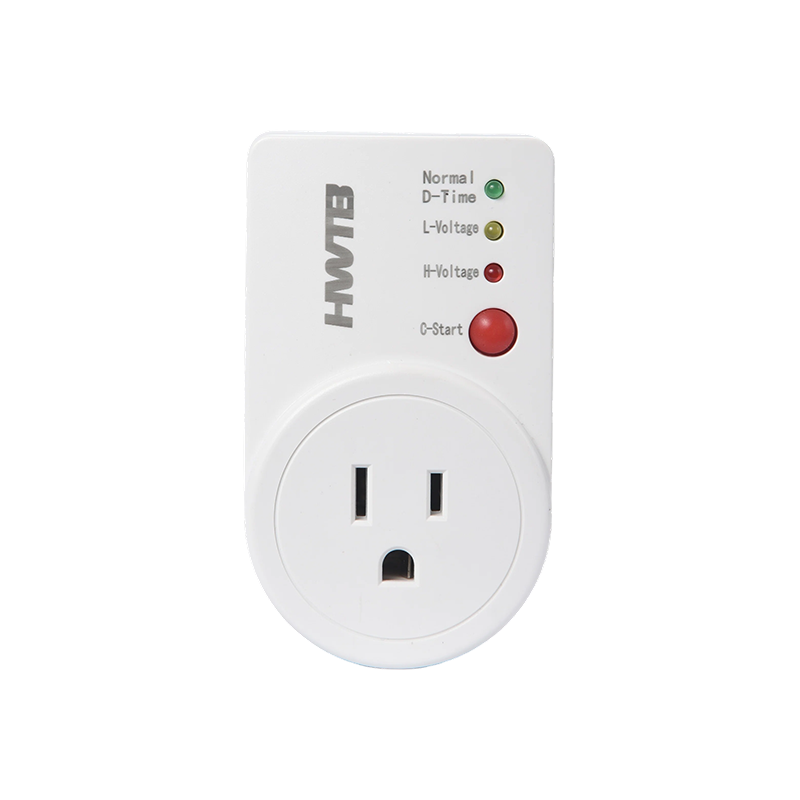

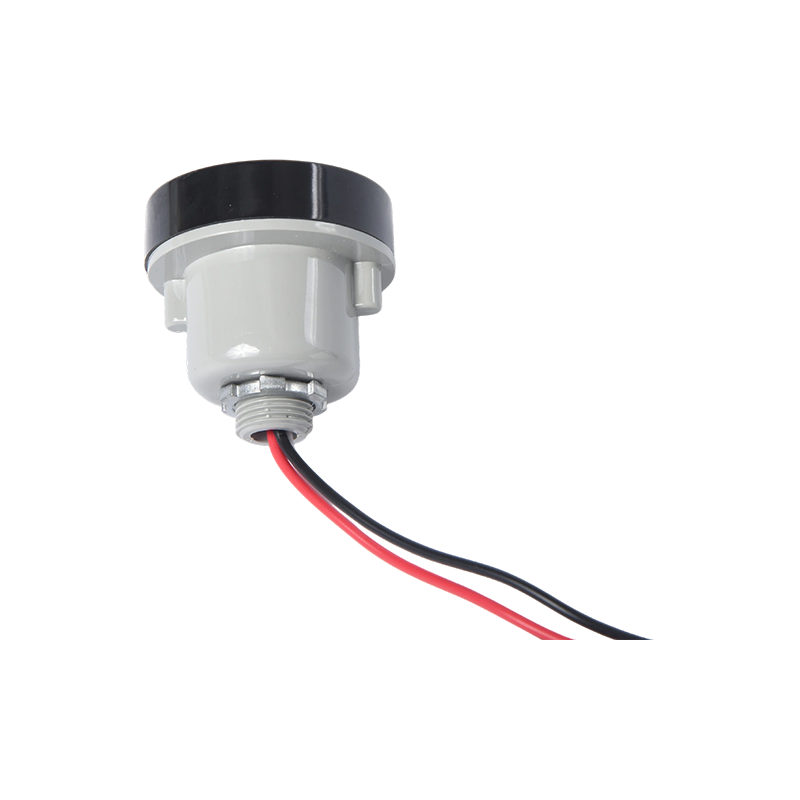

Pelindung Voltan Pemalam Tempat Penggunaan

Untuk peralatan pengguna individu yang bernilai tinggi—seperti peti sejuk pintar, mesin basuh dan ketuhar gelombang mikro—pelindung tempat guna menyediakan penyelesaian pasang dan main yang sangat berkesan. Unit kompak ini dipalamkan terus ke dalam bekas NEMA 5-15R atau 5-20R standard. Perkakas kemudiannya disambungkan terus ke dalam bekas keluaran pelindung. Peranti ini selalunya menampilkan masa tunda boleh diprogramkan pengguna dan paparan digital yang jelas menunjukkan voltan masa nyata dan cabutan semasa, membolehkan pengguna mengesahkan kesihatan talian sekilas pandang.

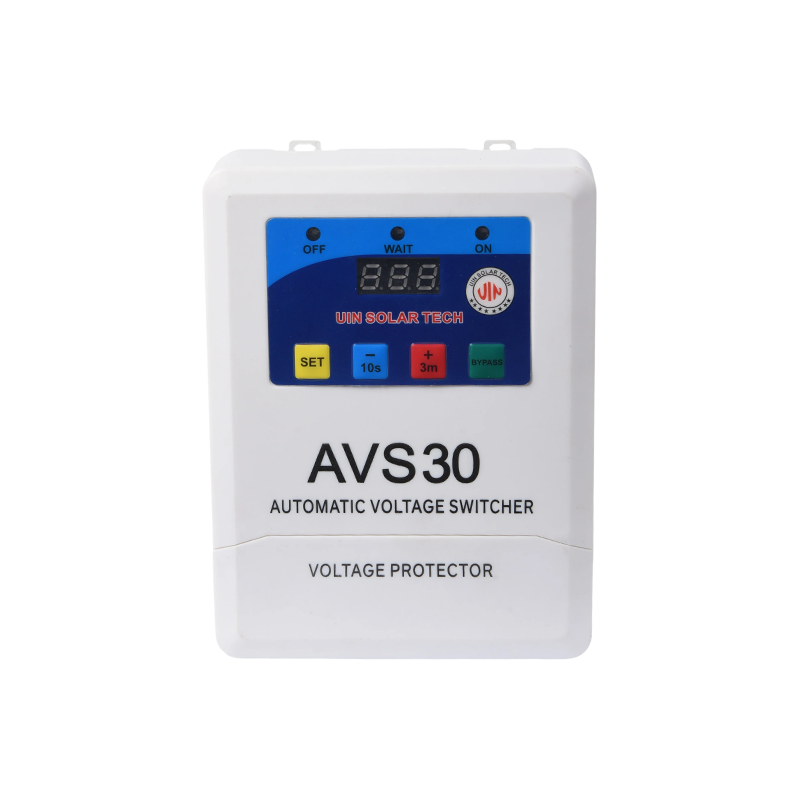

Geganti Pemantauan Voltan Seluruh Rumah Pemasangan Panel

Untuk menjamin keseluruhan kemudahan atau kediaman, geganti pemantauan voltan berbilang fasa dipasang panel dipasang bersebelahan terus dengan panel elektrik utama. Peranti gred industri ini memantau voltan talian masuk dan mengawal penyentuh magnet berkapasiti tinggi tugas berat.

Apabila voltan utiliti masuk beralih ke luar parameter nominal, geganti pemantauan menyahtenagakan gegelung penyentuh, serta-merta memutuskan sambungan keseluruhan panel elektrik daripada grid utiliti. Konfigurasi ini sangat disyorkan untuk lokasi yang terdedah kepada aktiviti ribut yang kerap, pemadaman bergulir atau infrastruktur grid yang sangat berubah-ubah. Peranti pelindung seluruh rumah mesti dipasang oleh juruelektrik berlesen, kerana ia bersambung terus dengan talian penyuap perkhidmatan utama sebelum pemutus litar cawangan.

Piawaian Pematuhan dan Keselamatan Kod Elektrik Kebangsaan (NEC).

Sebarang perkakasan perlindungan voltan yang disepadukan ke dalam pendawaian bangunan kekal AS mesti mematuhi kod bangunan tempatan dan nasional. Kod Elektrik Kebangsaan (NEC) telah meningkatkan mandat untuk peralatan kualiti kuasa untuk meningkatkan keselamatan dan melindungi sistem bangunan daripada kegagalan elektrik.

1. Perkara 242 NEC (Perlindungan Voltan Terlebih): Mentadbir pemasangan yang betul bagi sistem pelindung lonjakan dan pemantauan voltan. Di bawah lelaran NEC baru-baru ini, perlindungan lonjakan seluruh rumah adalah wajib untuk perkhidmatan kediaman baharu dan peningkatan perkhidmatan. Menggabungkan sistem pemantauan voltan lebih-dan-bawah bersama-sama perlindungan lonjakan yang diperlukan memastikan perlindungan sistem yang komprehensif.
2. Makmal Penaja Jamin (UL) 1449 Standard: Pensijilan ini penting untuk sebarang peralatan yang menyediakan penindasan lonjakan voltan sementara. Pastikan mana-mana peranti yang ditetapkan sebagai pelindung voltan turut membawa penyenaraian UL 1449 untuk menjamin komponen penindasan lonjakan dalamannya boleh menahan lonjakan voltan yang melampau dan sementara.
3. UL 508 (Peralatan Kawalan Perindustrian): Geganti pemutus voltan automatik yang dipasang pada panel hendaklah memenuhi piawaian UL 508, mengesahkan bahawa sesentuh pensuisan dalaman boleh mengendalikan beban induktif dan rintangan berkapasiti tinggi dengan selamat tanpa lubang sesentuh pramatang atau kimpalan.

Memilih peralatan yang diperakui oleh makmal ujian bebas menjamin bahawa komponen elektrik di dalam pelindung dibina menggunakan termoplastik kalis api dan dinilai untuk bertahan dari potensi arus kerosakan sistem elektrik. Dalam kemudahan komersial, menggunakan pelindung yang tidak diperakui boleh melanggar polisi insurans dan membawa kepada isu pematuhan Pentadbiran Keselamatan dan Kesihatan Pekerjaan (OSHA) semasa audit keselamatan elektrik rutin.

Rujukan

1. Institut Piawaian Kebangsaan Amerika (ANSI) C84.1-2020: Sistem dan Peralatan Kuasa Elektrik - Penilaian Voltan (60 Hertz) .

2. Persatuan Perlindungan Kebakaran Kebangsaan (NFPA): NFPA 70: Kod Elektrik Kebangsaan (NEC) , Perkara 242 dan piawaian kediaman yang berkaitan.

3. Makmal Penaja Jamin (UL): UL 1449 Standard untuk Peranti Pelindung Lonjakan and UL 508 Standard untuk Peralatan Kawalan Perindustrian .

4. Buku Biru Institut Jurutera Elektrik dan Elektronik (IEEE) (Std 1015-2006): Amalan Disyorkan IEEE untuk Menggunakan Elektronik Kuasa dalam Sistem Kuasa Perindustrian dan Komersial .
